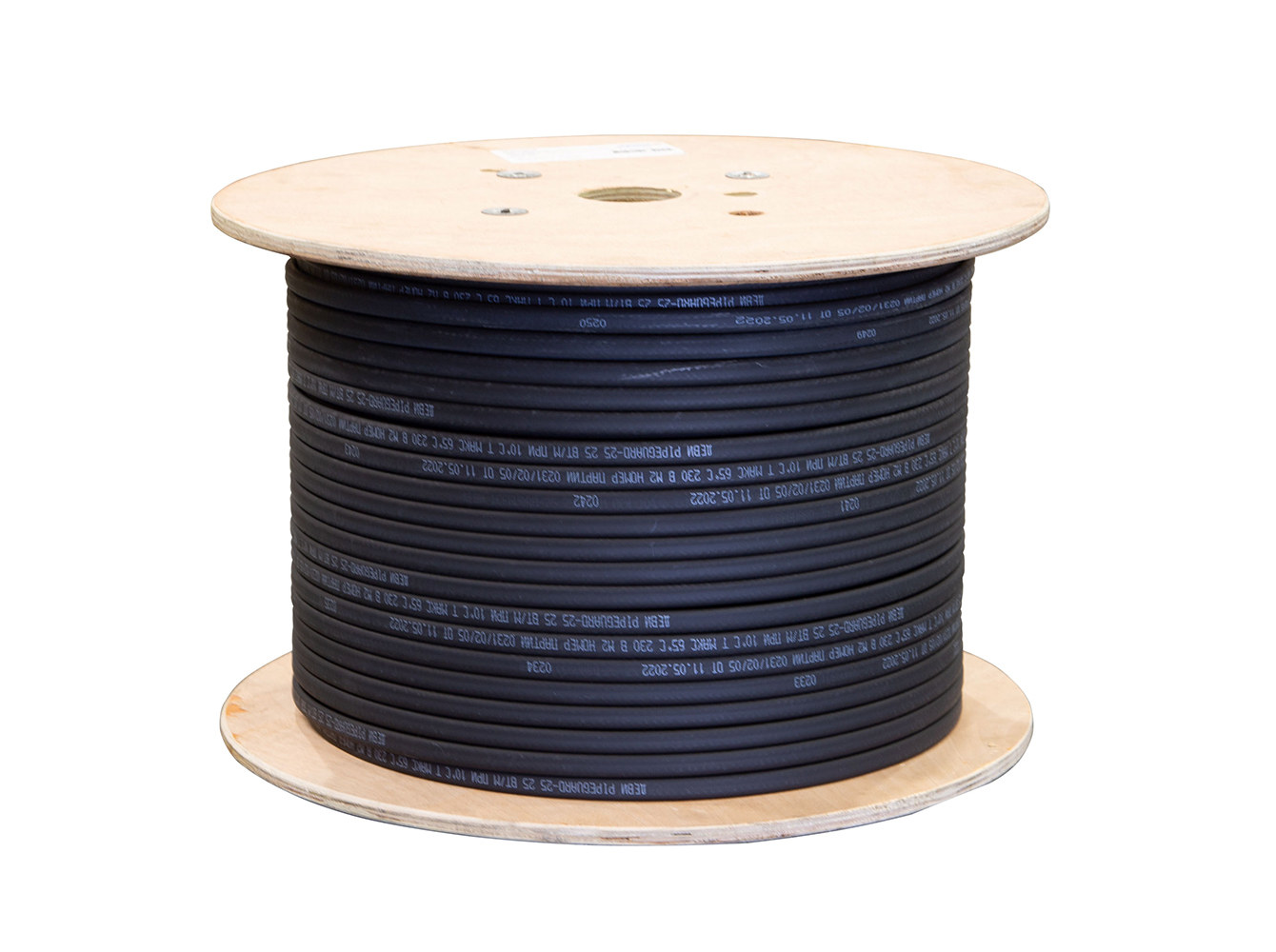

- Назначение изделия Саморегулирующийся нагревательный кабель ДЕВИ Pipeguard-30 предназначен для внутреннего и наружного обогрева труб, емкостей и резервуаров, а также для обогрева кровли и водостоков в составе систем антиобледенения различных строений. Кабель используется для работы в качестве распределительного нагревательного элемента в составе нагревательных устройств и приборов различного назначения при рабочем напряжении до 240 В промышленной сети переменного тока с частотой 50 Гц (допускается эксплуатация на постоянном токе до 240 В).Кабель находит применение для обогрева трубопроводов и резервуаров (цистерн) различного назначения: Промышленные водопроводы (защита от замерзания); Топливопроводы (защита от парафинизации, от загущения продукта); Продуктопроводы (поддержание необходимой температуры перекачиваемого продукта); Канализационные трубопроводы; Дренажные системы кондиционеров (защита от замерзания) и т.д.; Цистерны - хранилища воды и нефтепродуктов. Саморегулирующийся кабель обладает температурозависимой характеристикой мощности теплоотдачи, увеличивая интенсивность обогрева различных объектов при понижении температуры окружающей среды. Кабель поставляется на бобинах и отпускается потребителю в виде отрезков необходимой длины без питающих электрокабелей. Нагревательные секции, устанавливаемые на объектах обогрева, изготавливаются перед установкой путём подсоединения монтажных ("холодных") питающих кабелей требуемой длины к нагревательной части при помощи термоусадочных соединительных муфт. На противоположном конце нагревательной секции устанавливается герметичная концевая муфта-заглушка. Для установки соединительных и концевых муфт применяется специальный "Ремонтный набор для саморегулирующихся кабелей". Рекомендуется применять терморегулятор с датчиком температуры на проводе для отключения системы обогрева в периоды, когда достигается необходимая температура поддержания. Кабель обладает достаточной жёсткостью, что упрощает его прокладку. Данный тип нагревательного кабеля может быть установлен в водосточные системы и отдельные участки крыш практически любого типа. При этом материал кровли также может быть практически любым. Внешняя оболочка кабеля изготовлена из УФ-устойчивого термопластика, что позволяет устанавливать кабель на открытых участках кровли, не опасаясь губительного воздействия ультрафиолетового излучечия Солнца на его внешнюю полимерную оболочку. Тепловыделяющим элементом является саморегулируемая матрица, обеспечивающая эффективную теплоотдачу, плавно возрастающую с понижением температуры окружающей среды, а также скачкообразно увеличивающую теплоотдачу (в 1,8...2 раза) при появлении влаги (вода, мокрый снег) на поверхности нагревательного кабеля. Мощность теплоотдачи ДЕВИ Pipeguard-30 рассчитана на решение задачи предотвращения накопления свежевыпадающего снега, а также для исключения сплошного обледенения водоотводов (желобов) и водосливов (водосточных труб), а также отдельных участков крыш (ендовы, карнизы и пр.). Ниже приведены: 1. Внешний вид катушки с саморегулирующимся нагревательным кабелем длиной 250 м; 2. Вид нагревательной секции, изготовленной на основе нагревательного кабеля ДЕВИ Pipeguard-30 с монтажным ("холодным") кабелем питания, подсоединённым через термоусадочную соединительную муфту; 3. Список возможных участков обогрева Антиобледенительной системы на примере двухэтажного дома с кровлей и водосточными системами различного типа
- Гарантийные обязательства Изготовитель/продавец гарантирует соответствие нагревательных кабелей Iceguard и Pipeguard техническим характеристикам, указанным в данном паспорте при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет 5 лет с даты продажи, указанной в транспортных документах. Срок службы нагревательных кабелей Iceguard и Pipeguard при соблюдении условий эксплуатации согласно "Паспорту"/"Руководству по эксплуатации" и проведении необходимых сервисных работ – 20 лет с даты продажи, указанной в транспортных документах. Условия гарантии: 8.1. Гарантия изготовителя предусматривает бесплатный ремонт и/или замену изделия в течение всего гарантийного срока при соблюдении следующих условий: 8.1.1. нагревательный кабель использовался строго по назначению; 8.1.2. нагревательный кабель не имеет механических повреждений, явившихся причиной неисправности кабеля (таких как: трещины, порезы, сколы, надломы, следы воздействия пара и проч.); 8.1.3. монтаж нагревательного кабеля был произведён в строгом соответствии с рекомендациями производителя; 8.1.4. эксплуатация нагревательного кабеля производилась в строгом соответствии с рекомендациями производителя; 8.1.5. соблюдены правила и требования по транспортировке и хранению нагревательного кабеля; 8.2. Если в процессе диагностики или после её проведения, будет установлено, что какое-либо из вышеперечисленных условий не было соблюдено, Изготовитель или его представитель вправе отказать в гарантийном ремонте и/или замене, выдав соответствующее заключение. 8.3. Нагревательный кабель снимается с гарантии в следующих случаях: 8.3.1. истёк срок гарантии; 8.3.2. нагревательный кабель был поврежден при транспортировке, после получения товара (хранении, если кабель не вводился в эксплуатацию), или нарушены правила монтажа и эксплуатации, транспортировки и хранения; 8.3.3. повреждения, вызванные стихией, пожаром и другими внешними факторами, климатическими и иными условиями или действиями третьих лиц. 8.3.4. были нарушены условия гарантийных обязательств, что в каждом конкретном случае определяет технический специалист Изготовителя или его представитель; 8.3.5. нагревательный кабель имеет следы постороннего вмешательства или была попытка несанкционированного ремонта; 8.3.6. изделие имеет механические повреждения: сколы, трещины, вмятины, разрывы, царапины и др., полученные вследствие ударов, падений либо других механических воздействий; 8.3.7. нарушены рекомендации производителя по монтажу и эксплуатации нагревательного кабеля; 8.4. Во всех случаях, когда изделие не подлежит гарантийному ремонту, может быть рассмотрен вопрос об его платном ремонте, по усмотрению Изготовителя или его представителя. 8.5. Изготовитель или его представитель, ни при каких условиях не несут ответственности за какой-либо ущерб (включая все, без исключения, случаи потери прибылей, прерывания деловой активности, либо других денежных потерь), связанный с использованием или невозможностью использования купленного изделия. В любом случае материальное возмещение, согласно данным гарантийным условиям не может превышать стоимости, фактически уплаченной покупателем за изделие или единицу оборудования, приведшую к убыткам. 8.6. Гарантийный срок на замененные компоненты изделия исчисляется в соответствии с общим гарантийным сроком на изделие в целом (в частности, не продлевает и не возобновляет исчисление общего гарантийного срока на изделие в целом). Замена любой части изделия в течение гарантийного срока не продлевает его. 8.7. Для исполнения гарантийных обязательств Изготовителю или его представителю необходимо направить следующие документы: 8.7.1. претензию покупателя с указанием характера неисправности и условий эксплуатации; 8.7.2. документ с указанием даты продажи
- Срок службы 20 лет
- Номинальное напряжение 230 В~
- Сертифицирован ЕАС
- Минимально допустимая температура монтажа -40°С
- Диапазон температуры эксплуатации -60...+85 °С
- Минимально допустимый радиус изгиба 35 мм (однократно при -20°С)
- Рекомендуемая температура монтажа Не ниже 0°С
- Степень пылевлагозащиты IP 67
- Гарантийный срок 5 лет
- Максимально допустимая температура оболочки под напряжением/без напряжения 65°С/85°С
- Электрическое сопротивление изоляции Не менее 103 МОм/м
- Электрическое сопротивление экрана Не более 13 Ом/км
- Сечение токоведущих жил 1,2 мм2, медные, никелированные, многожильные
- Номинальная линейная мощность при +10°С (кабель установлен на поверхности трубы) 30 Вт/м
- Линейная мощность при 0°С (кабель установлен на поверхности трубы) 35 Вт/м
- Линейная мощность при 0°С (кабель в талой воде) 60 Вт/м
- Оболочка Чёрная, УФ-устойчивая безгалогенная композиция ТПЭ HF-S 3601
- Маркировка взрывозащиты Ex e IIC T3…T6 Gb X
98301075R — Саморегулирующийся нагревательный кабель ДЕВИ Pipeguard-30 230 В, 750 м
