- Исполнение с электрическим приводом АМБ
- Назначение изделия Затворы дисковые типа ЗДМ с резьбовыми проушинами (далее - затворы ) предназначены для использования в качестве запорной и регулирующей арматуры в различных энергетических и технологических установках.Затворы ЗДМ предназначены для использования в системах водоснабжения, теплоснабжения, холодоснабжения, вентиляции и кондиционирования. Затвор ЗДМ не предназначен для использования в составе узлов управления установок пожаротушения как пожарное запорное устройство
- Гарантийные обязательства Изготовитель/продавец гарантирует соответствие дисковых затворов типа ЗДМ техническим требованием при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства. Срок службы затворов дисковых типа ЗДМ при соблюдении условий эксплуатации и совместимости рабочих сред согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах
- Номинальный диаметр (DN), мм 50
- Номинальное давление (PN), бар 16
- Температура рабочей среды, °С от -15 до +120
- Рабочая среда Холодная вода, 50% гликоль, горячая вода, питьевая вода(жидкости группы 1 и 2 согласно ТР ТС 032/2013)
- Температура окружающей среды, °С от -15 до +70
- H_, мм 62
- L, мм 43
- Тип присоединения к трубопроводу Резьбовыми проушины
- Масса, кг, не более 4.2
- D, мм 55
- C, мм 100
- A, мм 74
- B, мм 123
- Герметичность затвора (объем протечки / класс герметичности) ГОСТ 9544-2015 Класс А
- H, мм 126
- Напряжение питания, В 220±10% В, 50 Гц
- Максимальное рабочее давление среды при температуре +20С (Рр), бар 16
- Дополнительные требования Запрещена эксплуатация затвора без рукоятки, редуктора или привода. Запрещается демонтаж рукоятки, редуктора или привода затвора, установленного на работающем трубопроводе или находящимся под давлением. Монтаж затвора производить только при положительных температурах окружающей среды.Запуск в эксплуатацию производить только при положительных температурах окружающей и рабочей среды. Запрещено производство работ при температуре поверхности затвора более +50°С и ниже -40°С без проведения соответствующих мероприятий по защите обслуживающего персонала, производящего работы
- Назначенный ресурс работы 2500 циклов "открыть-закрыть" в течение 24 месяцев со дня запуска в эксплуатацию
- Условия транспортировки и хранения Складское длительное хранение: в течение 3 лет при условии соблюдения температурного режима от +10°С до +35°С и защиты от пыли и УФ-излучения в темных упаковках, в чистом и сухом помещении. Допускается транспортировка и хранение при минимальной температуре -40°С кратковременно
- Класс защиты IP 68
- Врема поворота на 90 грд, сек 20
- Ток, А 0.25

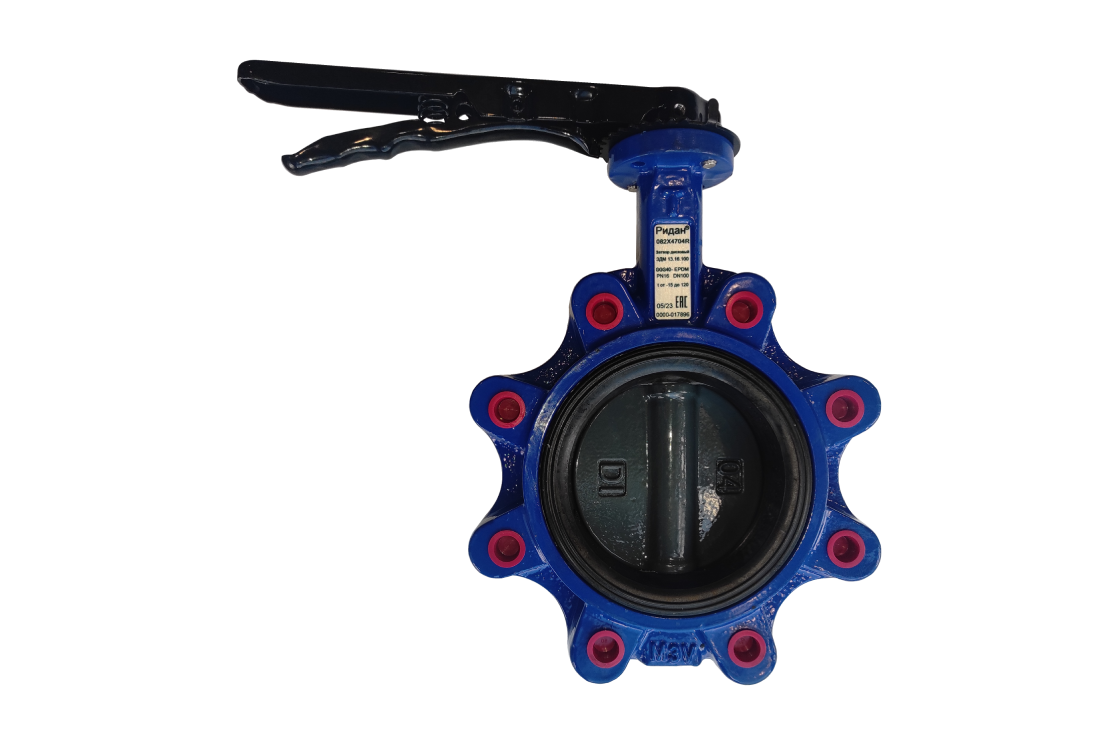

Ридан 082X4831R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN50, диск — чугун, с электроприводом 220В
