- Назначение изделия Регулятор давления “после себя” тип С101-R (далее – регулятор ) предназначен для регулирования и поддержания сниженного давления в части системы, расположенной, после регулятора, на заданной величине независимо от колебаний давления до регулятора и расхода через него.Область применения: - снижение давление от источника, расположенного на высоте, от которого вода поступает за счет гравитации; - снижение давления в трубопроводе до заданного значения в пределах выбранного диапазона; - снижение рабочего давления после насоса при слишком большом напоре; - используется в системах ирригации. Не предназначен для применения в установках водяного и пенного пожаротушения автоматических систем пожаротушения. Пример применения регулятора «после себя» типа C101-R. A – регулятор давления; 1 – Запорная арматура байпасного трубопровода (обводной трубопровод рекомендуется) 2а; 2б – Запорная арматура основного трубопровода (обязательно) 3– фильтр (Фильтр рекомендуется. В случае, когда в среде возможно наличие твердых частиц более 2 мм или высокая концентрация примесей - фильтр обязателен) 4– автоматический воздухоотводчик (рекомендуется) Выбор регулятора С101-R Для правильного выбора типоразмера регулятора и во избежание нежелательных явлений (шум, чрезмерное изнашивание, низкое качество регулирования), возникающих, вследствие выбора регулятора слишком большого (или слишком малого) размера, следует учитывать диапазон расхода через регулятор. При необходимости регулирования давления в системе в широким диапазоне переменного расхода жидкости рекомендуется использовать параллельную установку двух или более регуляторов. Потери давления при проходе рабочей среды через регулятор могут быть определены по диаграмме: Диаграмма потерь давления в полностью открытом регуляторе или рассчитаны по формуле: Диаграмма зависимости коэффициента пропускной способности K от степени открытия регулятор
- Гарантийные обязательства Изготовитель/продавец гарантирует соответствие регуляторов давления типа С-101R техническим требованиям при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства. Срок службы клапанов регулирующих типа С101-R при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах
- Номинальный диаметр (DN), мм 200
- Номинальное давление (PN), бар 16
- Температура рабочей среды, °С от +1 до +80
- Рабочая среда Вода техническая, систем отопления, систем питьевого и горячего водоснабженияВода для систем отопления, ГВС, ХВС, гликолевые р-ры до 50%.(жидкости группы 1 и 2 согласно ТР ТС 032/2013)
- Температура окружающей среды, °С от +1 до +40
- L, мм 521
- Тип присоединения к трубопроводу Фланцевое
- Масса, кг, не более 122
- Герметичность затвора (объем протечки / класс герметичности) ГОСТ 9544-2015 Класс I (норма герметичности 0 куб.мм/с)
- H, мм 620
- Максимальный расход через клапан, м3/ч 550
- Примечание* Минимальный расход - значение расхода в продолжительном режиме, при котором работа регулятора может быть нестабильной, при этом сам регулятор будет выполнять свою основную функцию. В таком случае рекомендуется применить регулятор меньшего размера (при условии его применимости на максимальном расходе), либо его установка на параллельный трубопровод к основному регулятору.При отсутствии расхода регулятор герметично закрыт, сохраняя после себя заданное сниженное давление
- Возможные диапазоны настроек задающего клапана импульсной арматуры, бар От 0,5 бар до 8 бар
- Минимальный расход* через клапан, м3/ч 40
- h., мм 450
- Kv, куб.м/ч 850
- Ширина В (перпендикулярно плоскости эскиза), мм 380

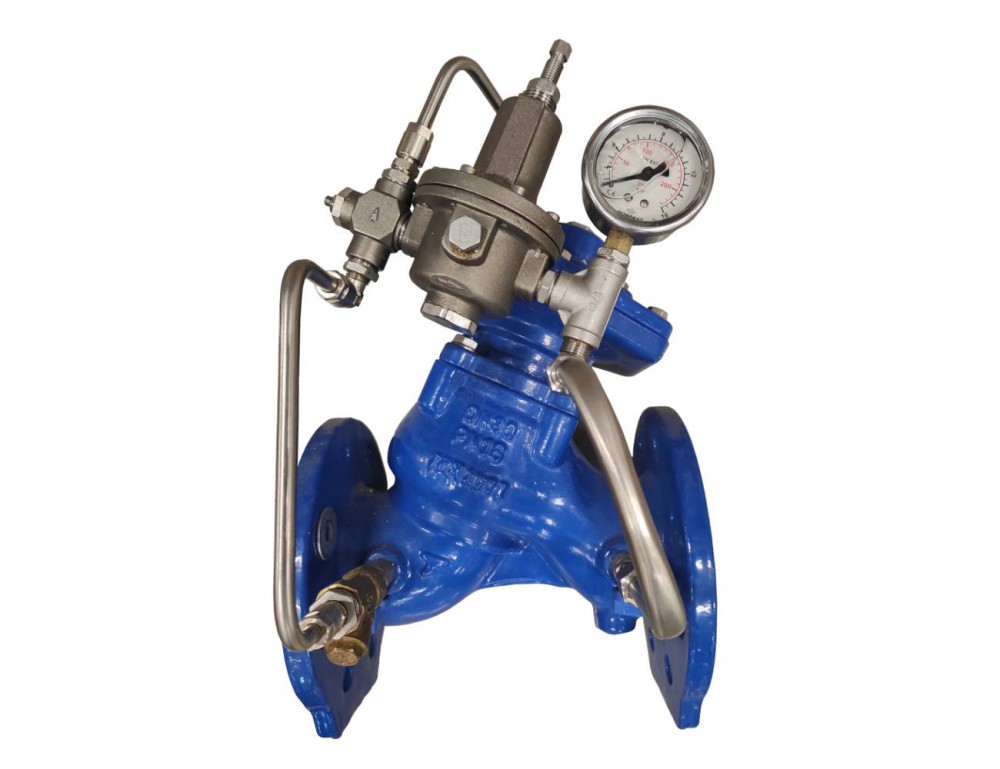

Ридан C101-R 082X6106R — Регулятор давления «после себя» в сборе DN200, PN16 (диапазон настройки: 0,5...8 бар)
