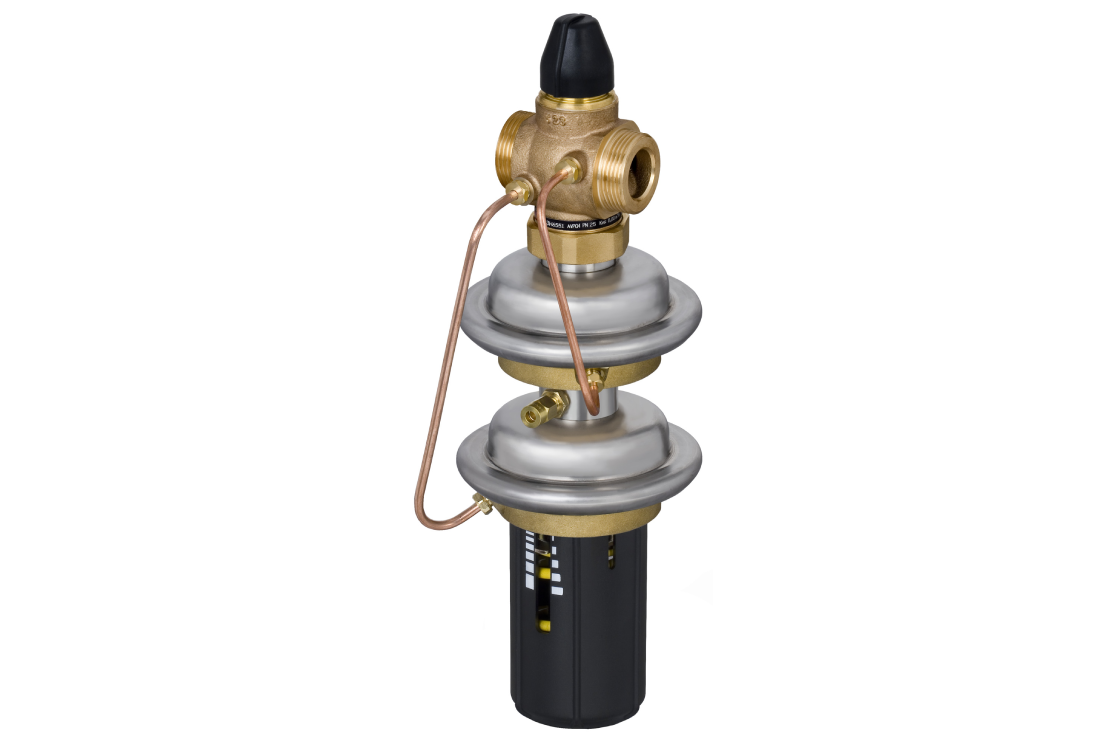

AVPQ 4 Регулятор перепада давления DN15
Артикул:
003H6924
Нет в наличии
-
Цена:Цена по запросуAVPQ 4 Регулятор перепада давления DN15
Имя:Телефон: *Email: *Запрос стоимости товара:Введите текст с картинки:
- Назначение изделия Клапан-регулятор перепала давления типа AVPQ модификации AVPQ 4 (далее- клапаны регуляторы AVPQ 4) является регулятором прямого действия для поддержания постоянного перепада давлений с автоматическим ограничением предельного расхода теплоносителя
- Гарантийные обязательства Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапанов-регуляторов давления типа AVPQ при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах
- Номинальный диаметр (DN), мм 15
- Номинальное давление (PN), бар 25
- Максимально допустимый перепад давлений, бар 20
- Корпус Красная бронза CuSn5ZnPb (Rg5)
- Температура рабочей среды, °С 2–150
- Рабочая среда Вода или 30% водный раствор гликоля
- L2, мм 131
- L3, мм 139
- L_, мм 130
- Пропускная способность Kvs, м3/ч 0.4
- H2, мм 73
- L, мм 73
- Тип присоединения к трубопроводу Цилиндрическая наружная трубная резьба по ISO 228/1
- D2, мм 14
- Масса, кг, не более 5.4
- Климатическое исполнение Категория 3 по ГОСТ 15150-69
- Уплотнение EPDM
- D, мм 21
- Герметичность затвора (объем протечки / класс герметичности) 0,02% от Kvs
- Максимальный расход, м^3/ч -
- H, мм 298
- Коэффициент начала кавитации _ 0,6
- Седло Нержавеющая сталь, мат. № 1.4571
- Импульсная трубка Медная трубка _ 6 x 1 мм
- Диапазон (величина)настройки перепада давлений _Ррег, бар 0,3–2,0
- Диафрагма EPDM
- Золотник Необесцинковывающаяся латунь CuZn36Pb2As
- n 4
- k, мм 65
- PH среды 7–10
- Площадь диафрагмы, см2 54
- Корпус регулирующей диафрагмы верхняя часть: Нержавеющая сталь, мат. № 1,4301; нижняя часть: Необесцинковывающаяся латунь CuZn36Pb2As
- Место установки подающий трубопровод
- R, дюймы _ Наружная коническая трубная резьба по EN 10266-1
- Перепад давлений на дросселе- ограничителе расхода _Рдр, бар 0.2
- Мин. перепад давлений на клапане _Р, бар _Рmin=(Q/kVS)2 + _Рдр
- Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксированном перепаде давлений на регуляторе-ограничителе расхода _Ррб. = 0,2 бар 0,015 _ 0,18
