- Назначение изделия Клапаны регулирующие типа HFE-3R предназначены для применения в системах теплоснабжения, где допускается некоторая протечка теплоносителя через закрытый клапан, и нет необходимости в обеспечении точных характеристик регулирования. Клапаны HFE-3R можно использовать совместно с приводами электрическими редукторными AMB-162R.Примеры применения: Характеристика регулирования
- Гарантийные обязательства Изготовитель/продавец гарантирует соответствие клапана регулирующего типа HFE-3R техническим требованиям при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства. Срок службы клапана регулирующего типа HFE-3R при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ - 10 лет с начала с даты продажи, указанной в транспортных документах
- Номинальный диаметр (DN), мм 80
- Номинальное давление (PN), бар 6
- Максимально допустимый перепад давлений, бар 0,5 бар при управлении клапаном в ручном режиме
- Корпус Серый чугун EN-GJL-250 (GG25)
- Температура рабочей среды, °С 2-110
- Рабочая среда вода или 50% водный раствор гликоля
- Запорный элемент (шар, диск, золотник) Латунная отливка CuZn36Pb2As (BrassDZR,CW602N)
- L_, мм 118
- Пропускная способность Kvs, м3/ч 150
- H_, мм 167
- L, мм 235
- Тип присоединения к трубопроводу Фланцы, PN=6 бар
- Масса, кг, не более 17.2
- Климатическое исполнение Категория 3 по ГОСТ 15150-69
- Уплотнение EPDM
- D, мм 18
- B, мм 95
- Герметичность затвора (объем протечки / класс герметичности) При разделение- неболее 0,75% потока; при смешении- не более 1,5% потока
- H, мм 208
- Характеристика регулирования Линейная
- Вид привода или регулирующего блока AMB-162R
- EAN (single-pack) 4680580031845
- n 4
- PH среды Мин. 7 , Макс 10
- DC, мм 150
- EAN (multi-pack) -
- Количество (multi-pack) -
- Крутящий момент при PN, Нм 10

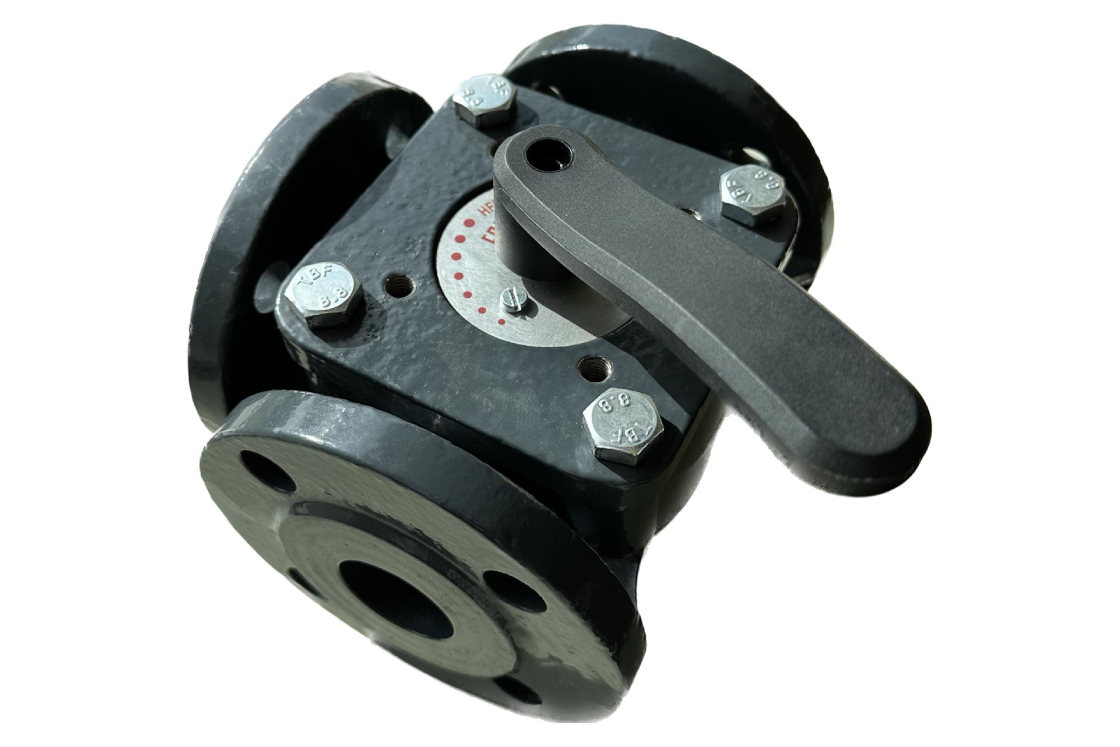

Ридан 065Z0434R — Клапан регулирующий поворотный HFE-3R DN80, Kvs 150, чугун, фланцевый, Тмакс - 110 _, PN6
