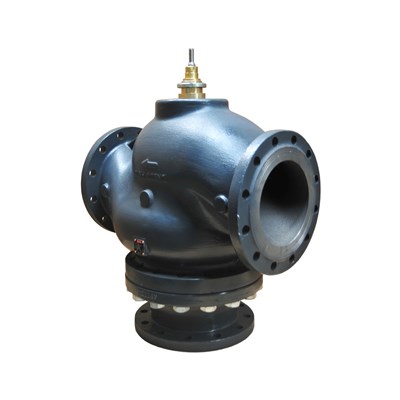

- Назначение изделия Клапан регулирующий типа VF модификации VF 3 (далее - клапана регулирующего VF 3) предназначен для применения преимущественно в системах тепло- и холодоснабжения зданий
- Гарантийные обязательства Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана регулирующего типа VF при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документа
- Номинальный диаметр (DN), мм 300
- Номинальное давление (PN), бар 16
- Максимально допустимый перепад давлений, бар На смешение: 0.8; на разделение 0.8
- Корпус Серый чугунEN-GJL-250 (GG-25)
- Температура рабочей среды, °С 2 (-10)–130 -При температуре от -10 до 2 °С требуется подогреватель штока
- Рабочая среда вода или 50% водный раствор гликоля
- Шток Немагнитнаянержавеющая сталь
- Температура транспортировки и хранения, °С От -40 до +80
- Пропускная способность Kvs, м3/ч 1350
- H2, мм 1051
- H_, мм 811
- L, мм 850
- Ход штока, мм 80
- Тип присоединения к трубопроводу Фланцы, РN = 16 бар, по EN1092-2
- D2, мм 28
- Масса, кг, не более 507
- Климатическое исполнение Категория 3 по ГОСТ 15150-69
- Уплотнение EPDM
- Герметичность затвора (объем протечки / класс герметичности) Проход А-АВ: 0,01% oт Kvs; Проход В-ВА: _ 1,0 % от Kvs
- H, мм 490
- Характеристика регулирования проход А-АВ: логарифмическая; проход В-ВА: линейная
- Коэффициент начала кавитации > 0,45
- Вид привода или регулирующего блока AME 855; AME 685
- Динамический диапазон регулирования > 50:1
- Золотник Немагнитнаянержавеющая сталь
- n 12
- k, мм 410
- PH среды Мин. 7 , Макс 10
