- Назначение изделия VF-3R – клапан регулирующий, трехходовой, седельный, фланцевый предназначены для применения без адаптера с электроприводами ARV(E)–1000R (DN 15–50) в системах тепло- и холодоснабжения зданий, регулирования потока теплоносителя проходящего через него и получения необходимой температуры теплоносителя для потребителя
- Гарантийные обязательства Изготовитель/продавец гарантирует соответствие VF-3R техническим требованиям при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации.Срок службы клапана при соблюдении рабочих диапазонов согласно паспорту и проведении необходимых сервисных работ - 10 лет с начала эксплуатации. Гарантийный срок эксплуатации и хранения клапана - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства
- Номинальный диаметр (DN), мм 20
- Номинальное давление (PN), бар 16
- Максимально допустимый перепад давлений, бар преодалеваемый электроприводом при закрытии клапана:4 бар
- Корпус Высокопрочный чугун с шаровидным графитом GGG 40 (QT450-10)
- Температура рабочей среды, °С -5 …130°С При температурах от -5°С до 0°С необходимо использовать подогреватель штока
- Рабочая среда вода или 50% водный раствор гликоля
- Шток Нержавеющая сталь
- Запорный элемент (шар, диск, золотник) Нержавеющая сталь
- Пропускная способность Kvs, м3/ч 6.3
- L, мм 160
- H5, мм 42
- Тип присоединения к трубопроводу Фланцевое, PN=16 бар по стандарту EN 1092-2
- Масса, кг, не более 5.95
- Климатическое исполнение Категория 3 по ГОСТ 15150-69
- Уплотнение PTFE, EPDM
- D, мм 105
- Герметичность затвора (объем протечки / класс герметичности) 0,01%Kvs
- H, мм 143
- Коэффициент начала кавитации 0.5
- Седло Нержавеющая сталь
- Вид привода или регулирующего блока ARV(E)–1000R
- EAN (single-pack) 4680580030268
- Динамический диапазон регулирования Более 50:1
- n 4
- k, мм 75
- Золотник, седло и шпиндель Нержавеющая сталь
- h, mm 66
- H’, мм 396
- Ход шток, мм 13
- Максимально допустимый перепад давления с приводом низкого усилия ( значение в скобках для доступного привода с большим усилием) , бар преодалеваемый электроприводом при закрытии клапана:4 бар

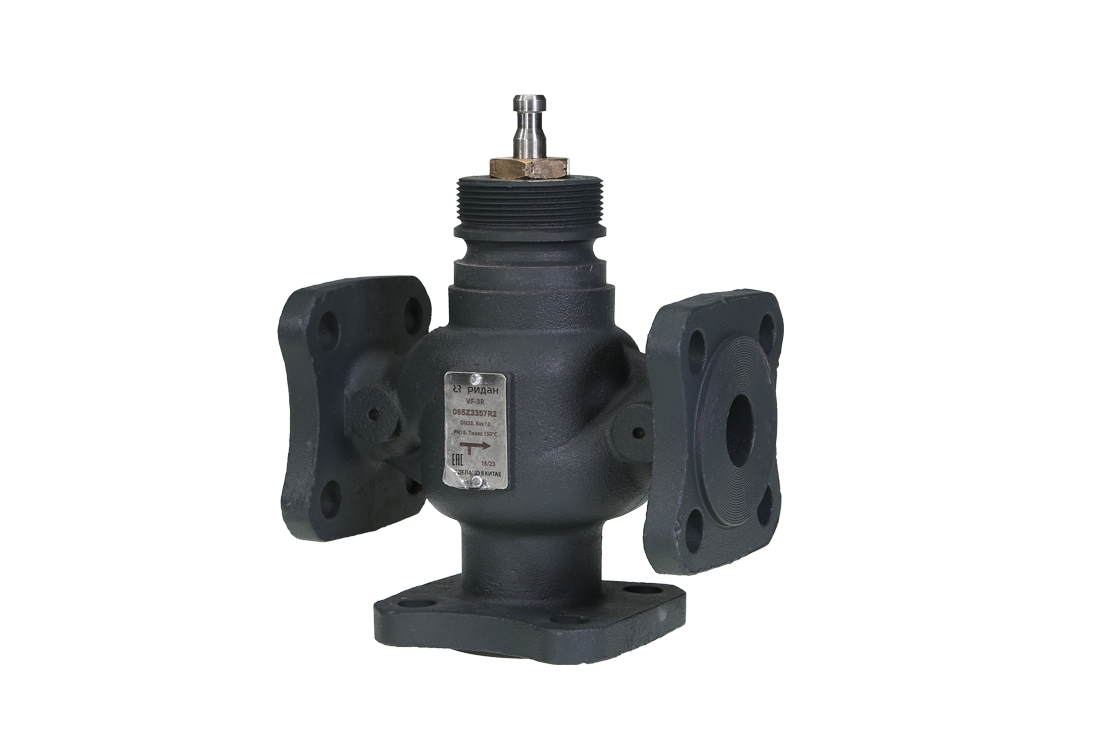

Ридан 065Z3356R2 — Клапан регулирующий фланцевый VF-3R PN16, DN20, Kvs 6,3 (новый корпус, квадратные фланцы)
