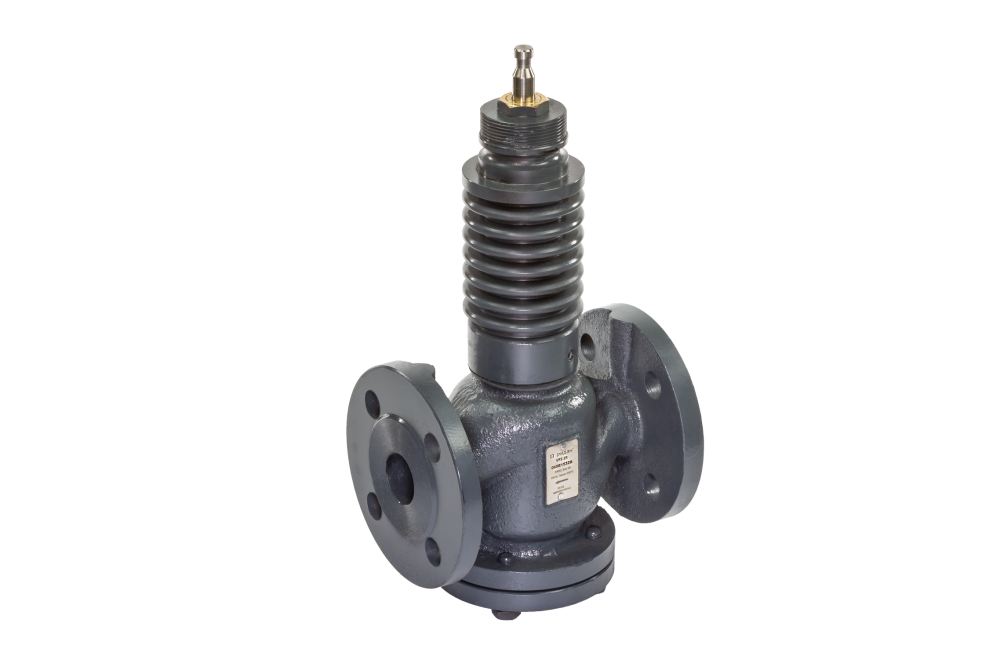

- Назначение изделия VFS-2R – клапан регулирующий, седельный, фланцевый, с разгрузкой по давлению (для DN65-200), предназначен для применения без адаптера с электроприводами:• AMV(E)–1800R (DN 15–80); • AMV(E)–3000R (DN 100–200); в системах тепло- и холодоснабжения зданий, регулирования потока теплоносителя (вода/50 %-й раствор гликоля/пар) проходящего через него и получения необходимой температуры теплоносителя для потребителя
- Гарантийные обязательства Изготовитель/продавец гарантирует соответствие VFS-2R техническим требованиям при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации.Срок службы клапана при соблюдении рабочих диапазонов согласно паспорту и проведении необходимых сервисных работ - 10 лет с начала эксплуатации. Гарантийный срок эксплуатации и хранения клапана - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства
- Номинальный диаметр (DN), мм 80
- Номинальное давление (PN), бар 16
- Максимально допустимый перепад давлений, бар AMV(E)–1800R: 8 бар;
- Температура рабочей среды, °С 220
- Рабочая среда Вода или 50% водный раствор гликоля/ Водяной пар (при _Ркл. = 8 бар)
- Пропускная способность Kvs, м3/ч 100
- H1,мм 145
- L, мм 310
- H5, мм 77
- Ход штока, мм 20
- Тип присоединения к трубопроводу Фланцы по ISO 7005-2
- Масса, кг, не более 23
- Климатическое исполнение Категория 3 по ГОСТ 15150-69
- Уплотнение PTFE, FPM
- D, мм 200
- Герметичность затвора (объем протечки / класс герметичности) _0,01
- H, мм 209
- Характеристика регулирования Логарифмическая
- Вид привода или регулирующего блока AMV(E)–1800R
- EAN (single-pack) 5702424650209
- Динамический диапазон регулирования >50:1
- k, мм 160
- Золотник, седло и шпиндель Нержавеющая сталь
- Корпус и крышка Высокопрочный чугун с шаровидным графитом GGG 40 (QT450-10)
- h, mm 66
- n, шт 8
