- Назначение изделия Клапан балансировочный типа AQT модификация AQT-R (далее – AQT-R) – автоматический балансировочный клапан, стабилизатор расхода. Основные области применения: ограничение и стабилизация расхода в системах с постоянными гидравлическими характеристиками, например в однотрубных стояках систем отопления или в системах холодоснабжения установок кондиционирования воздуха. Настройка клапана на ограничение максимального расхода предельно проста, не требует специальных инструментов и высококвалифицированного персонала. При установке на AQT-R электрического или термогидравлического привода к функции автоматического ограничителя расхода добавляется функция регулирующего клапана. Основные области применения: автоматическое регулирование температуры в системах вентиляции и кондиционирования воздуха. За счет встроенного регулятора перепада давлений, который поддерживает постоянный перепад на регулирующем клапане вне зависимости от колебаний давления в трубопроводной сети, достигается стабильность регулирования во всем диапазоне загрузок системы. Клапан предельно компактен и прекрасно отвечает высоким требованиям современных систем обеспечения микроклимата.Не предназначены для контакта с питьевой водой в системах хозяйственно-питьевого водоснабжения
- Гарантийные обязательства Изготовитель/продавец гарантирует соответствие клапанов AQT-R техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства. Срок службы клапанов AQT-R при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах
- Номинальный диаметр (DN), мм 15
- Номинальное давление (PN), бар 20
- Максимально допустимый перепад давлений, бар 4
- Температура рабочей среды, °С 130
- Рабочая среда Вода и водные растворы гликолей до 50%
- L_, мм 78.59999999999999
- H2, мм 62.1
- G, дюим 45385
- Номинальный расход при настройке 100%, м3/ч 0.54
- H3, мм 60.9
- Минимальный перепад требуемый для работы клапана, бар 0.36
- Диапазон настройки расхода, % 20 — 100
- H1,мм 38.9
- Материал пружин Нержавеющая сталь
- Материал корпуса клапана DZR Латунь
- Материал уплотнительных колец EPDM
- Материал мембранного элемента EPDM
- Материал конуса регулирующего клапана DZR Латунь
- Материал седла регулирующего клапана DZR Латунь
- Материал конуса регулятора перепад давления Нержавеющая сталь

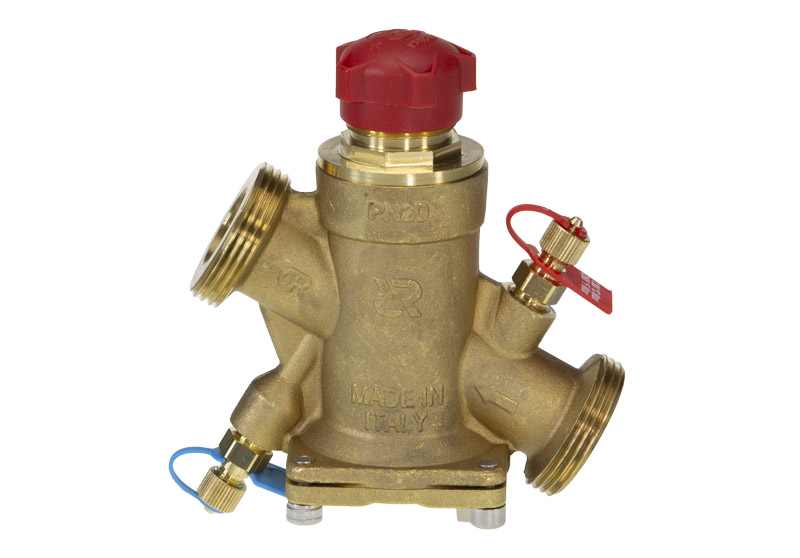

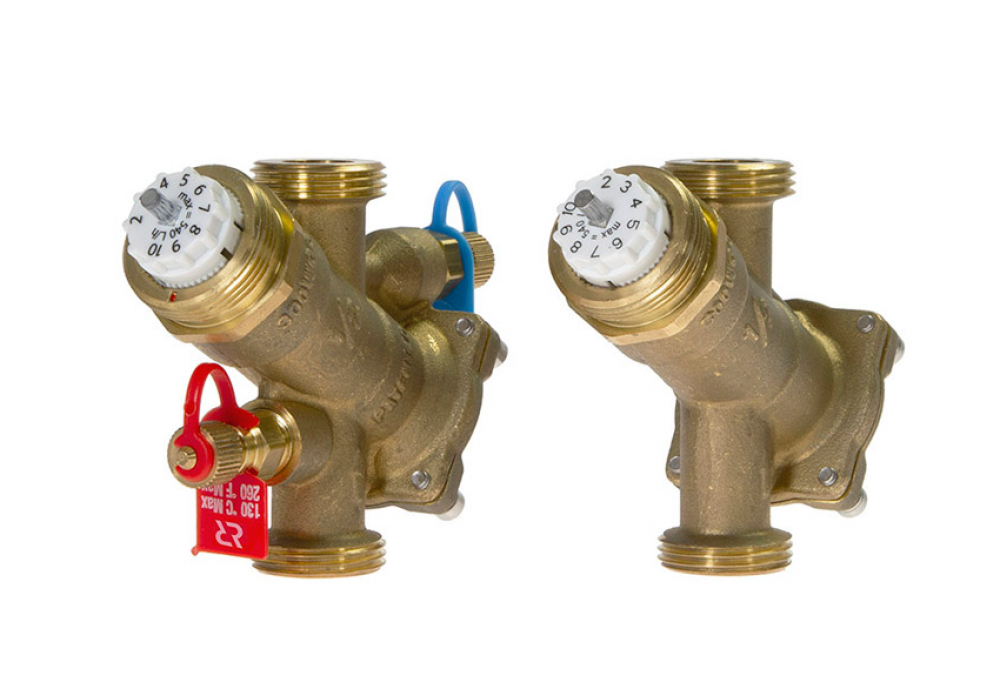

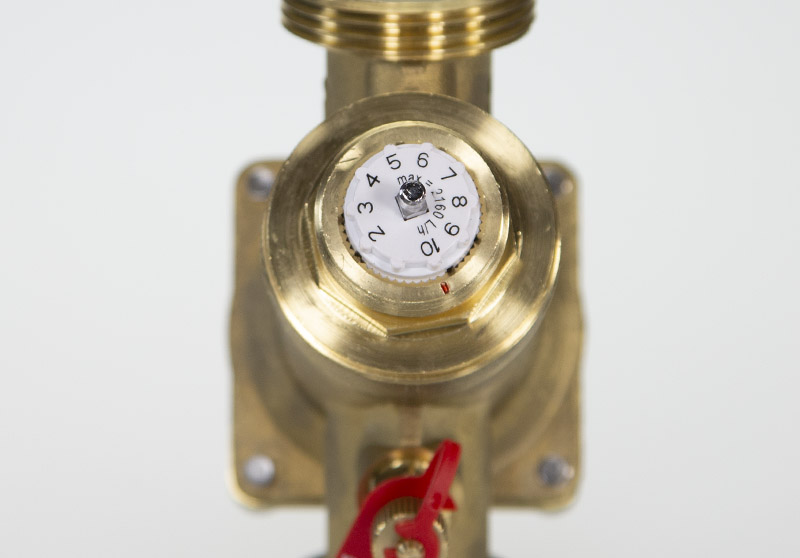

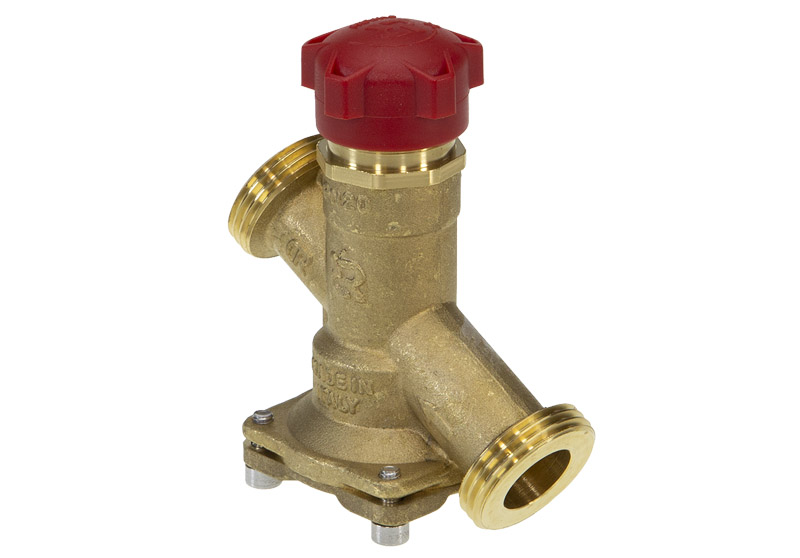

Ридан AQT-R 003Z1802R DN15 — комбинированный балансировочный клапан, без ниппелей, наружная резьба G3/4
