- Назначение изделия Теплообменники пластинчатые типа BPHE предназначены для передачи тепловой энергии от одного теплоносителя к другому. Теплообменники пластинчатые типа BPHE могут применяться в холодильных установках (компрессорных, абсорбционных), а также в тепловых насосах. В качестве рабочих сред могут использоваться негорючие хладагенты (фторуглеводороды, хлорфторуглеводороды, аммиак, CO2), технические и холодильные масла, вода для технических нужд и систем ГВС, спиртосодержащие растворы.Рис.1 - Внешний вид теплообменников пластинчатых типа BPHE Пластинчатые паяные теплообменники типа BPHE доступны с 2-мя различными типами пластин с шевронными гофрами «в ёлочку». Пластины в свою очередь образуют 3 вида каналов, которые определяют тепловые и гидравлические характеристики теплообменника. Теплообменные пластины типа H имеют тупоугольные гофры, что позволяет получить большую эффективность теплообмена и увеличить турбулентность потока жидкости. Теплообменные пластины типа L имеют остроугольные гофры, что позволяет уменьшить падение давления, однако при этом понижается турбулентность потока жидкости и эффективность теплообмена. H-каналы образуются с использованием двух H-пластин, характеризуются высоким перепадом давления и высокой теплопередачей. Оптимальны для режимов работы с высоким значением термодинамической длины _ – снижение температуры, отнесенное к средней разности температур. L-каналы образуются с использованием двух L-пластин, характеризуются более низким коэффициентом теплопередачи и меньшим перепадом давления. Оптимальны для режимов работы с низким значением термодинамической длины _. M-каналы образуются с использованием одной H-пластины и одной L-пластины, характеризуются средним коэффициентом теплопередачи и средним перепадом давления. Оптимальны для режимов работы со средним значением термодинамической длины _. Рис.2 - Изображение каналов типов H, L, M
- Гарантийные обязательства Изготовитель/продавец гарантирует соответствие теплообменников пластинчатых типа BPHE техническим требованиям при соблюдении потребителем условий эксплуатации, хранения, транспортирования, монтажа, установленных эксплуатационной документацией.Гарантийный срок на теплообменников Ридан составляет 12 месяцев с даты отгрузки со склада ООО «Ридан» (указана в транспортных документах) или 18 месяцев с даты его производства (указана на шильде оборудования). Срок службы теплообменников пластинчатых типа BPHE при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты отгрузки со склада ООО «Ридан», указанной в транспортных документах
- Климатическое исполнение УХЛ 4
- Количество пластин 110
- A,мм 320
- Тип рабочей среды негорючие хладагенты (фторуглеводороды, хлорфторуглеводороды), технические и холодильные масла, вода для технических нужд и систем ГВС, спиртосодержащие растворы
- Модель RD-095B-110-4,5-H
- Рабочее давление, бар 45
- Количество контуров один
- Наличие дистрибьютора нет
- Расчетное давление, бар 45
- Пробное давление, бар 67.5
- Масса теплообменника (нетто), кг 47.5
- Вместимость канала Q3Q4, л 13.5
- Присоединительный штуцер Q3 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры) H2''1/8
- Присоединительный штуцер Q4 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры) H2''1/8
- Диапазон рабочих температур среды/стенки от-196 до+225C
- Группы сред согласно ТР ТС 032 Газы и жидкости 1 и 2 группы опасности
- Присоединительный штуцер H1 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры) L2''
- Присоединительный штуцер H2 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры) L2''
- Вместимость канала H1H2, л 13.75

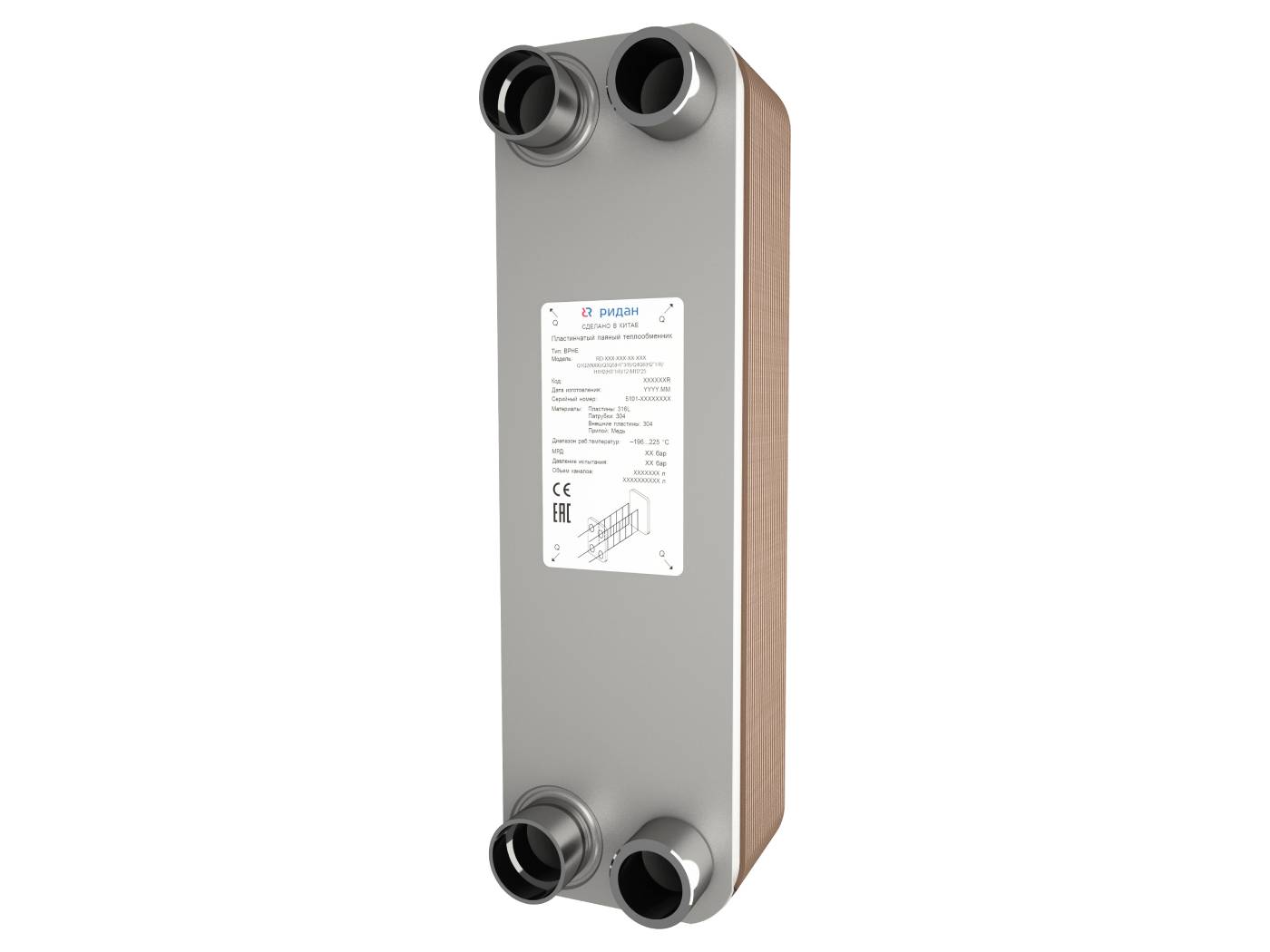

Ридан 111B0215R — Теплообменник пластинчатый паяный BPHE_RD-095B-110-4,5-H, присоединительный штуцер H1/H2 — L2, Q3/Q4 — H2"1/8
