- Назначение изделия 2.1 НазначениеСмотровые стекла типа SG-R, {{field:модификация}} (далее – «изделие», «стекло») предназначены для визуального контроля состояния и чистоты проходящего потока хладагента в системе, а также для индикации наличия (отсутствия) жидкости в контролируемом объеме. Стекла удовлетворяют всем требованиям, предъявляемым к оборудованию промышленных холодильных установок. 2.2 Климатическое исполнение Стекла предназначен для работы в макроклиматических районах с умеренным и холодным климатом. Категории размещения УХЛ 3 по ГОСТ 15150–69. 2.3 Область применения Промышленные холодильные установки на объектах пищевой промышленности. 2.4 Конструкция Поз.НаименованиеМатериал1Нижняя часть корпусаСталь 09MnNiDR2Плоское уплотнениеPTFE3Смотровой глазокPMMA4Верхняя часть корпусаСталь 09MnNiDR5Кольцевое уплотнениеHNBR6Защита от промерзания (проставка)PMMA
- Гарантийные обязательства Изготовитель/продавец гарантирует соответствие смотровых стекол S-GR техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства. Срок службы стекол смотровых S-GR при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах
- Номинальный диаметр (DN), мм 25
- Температура рабочей среды, °С -60 … +120
- Рабочая среда ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). (Газы и жидкости, 1 и 2 группы опасности)
- Тип присоединения 25 D (1") - под сварку встык, EN 10220
- Максимальное рабочее давление (PN), бар изб 52
- Наружный / Внутренний диаметры присоединительного штуцера, мм 33,7 / 24,5

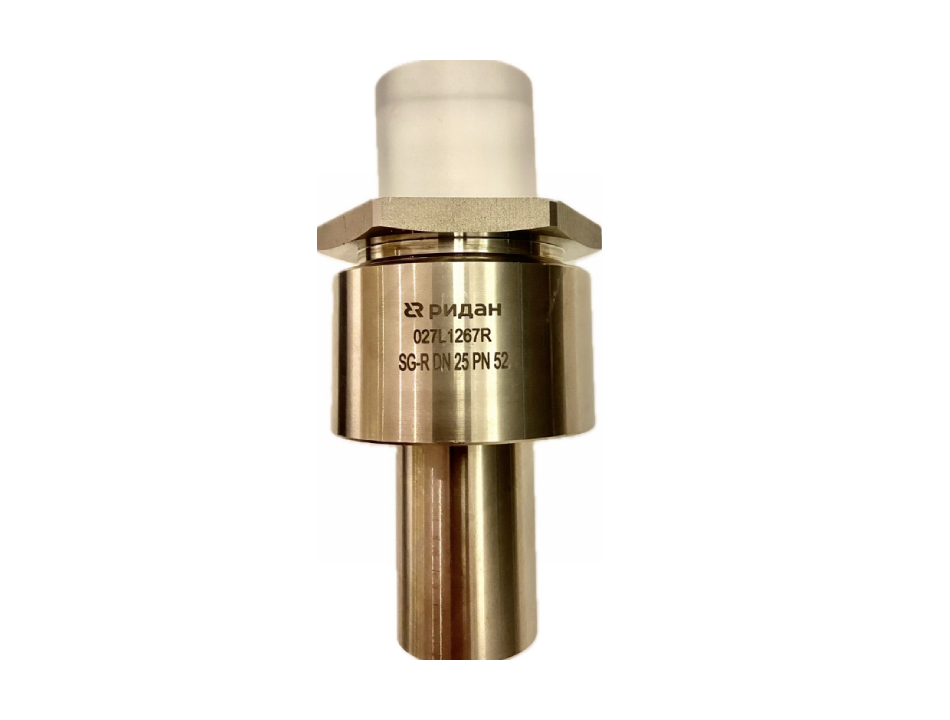

Ридан 027L1267R — Смотровое стекло SG-R, T рабочей среды -60 … +120 °С, PN 52
