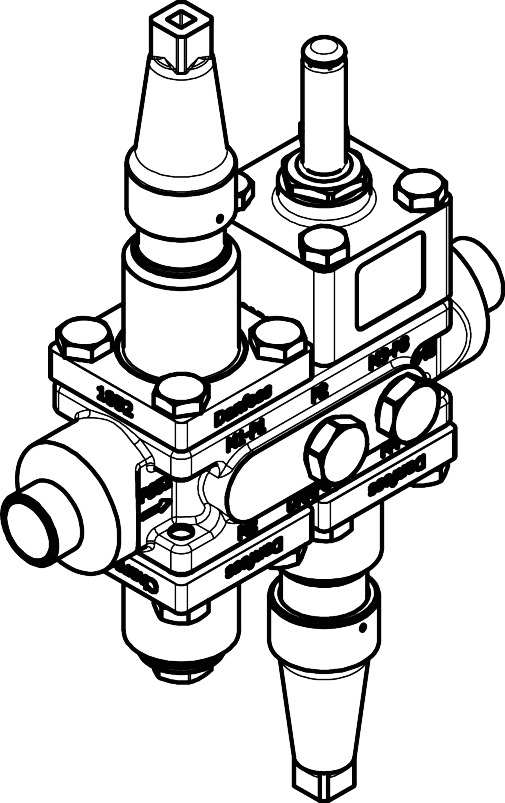

ICF 20-4-10HRB (20 D) Клапан-регулятор у
Артикул:
027L3383
Нет в наличии
-
Цена:Цена по запросуICF 20-4-10HRB (20 D) Клапан-регулятор у
Имя:Телефон: *Email: *Запрос стоимости товара:Введите текст с картинки:
- Назначение изделия 2.1 НазначениеКлапаны-регуляторы универсальные типа ICF (далее- клапаны ICF), могут выполнять несколько функций и замещать собой целый ряд обычных клапанов с механическим, электромеханическим и электронным управлением. Клапаны ICF управляют потоками рабочей среды при помощи плавного регулирования или в режиме «открыт/закрыт». Метод регулирования зависит от того, какие функциональные модули установлены в клапан ICF. Клапаны ICF удовлетворяют всем требованиям, предъявленным к оборудованию промышленных холодильных установок и устанавливаются на линиях: жидкости с / или без фазового перехода; всасывания влажного или сухого пара; дренажа и горячего пара. Не предназначены для контакта с питьевой водой в системах хозяйственно-питьевого водоснабжения. 2.2 Климатическое исполнение Изделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150. 2.3 Область применения Промышленные холодильные установки 2.4 Спецификация материалов корпуса и функциональных модулей Возможное расположение модулей для ICF 20-4 Возможное расположение модулей для ICF 20-6
- Гарантийные обязательства Изготовитель/продавец гарантирует соответствие клапана ICF техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства. Срок службы клапана ICF при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах
- Температура рабочей среды, °С -60 … +120
- Рабочая среда ГХФУ, негорючие ГФУ, ГФО, R717 (NH3) и R744 (CO2)
- Тип присоединения 20 D (3/4") - под сварку встык, EN 10220
- Масса не более, кг 7.9
- Максимальное рабочее давление (PN), бар изб 52
- Cmax1, мм 44
- Cmax2, мм 222
- Bmax1, мм 179
- Bmax2, мм 176
- Порт M1 ICFS 20
- Порт M2 ICFF 20
- Порт M3 ICFE 20H
- Порт M4 ICFR 20B
- Количество боковых портов, шт 4
- Расположение боковых портов P2/5 и P3/6
- Количество модульных портов, шт 4
- Amax1, мм 223
- Dmax1, мм 177
- Emax1, мм 44
- Kmax1, мм 220
- Nmax1, мм 177
- Amax2, мм 436
- Dmax2, мм 60
- Emax2, мм 106
